设备严格对标国内外通用检测标准：ISO 2247、ISO 13355、IEC 60068、ASTM D999、ASTM D4728、GB/T 4857、GB/T 2423 等，测试数据具备合规报告效力，适配汽车零部件、仪器仪表、3C 电子、玩具、包装材料、新能源配件等多行业质检需求。

设备核心实用优势

1.长期运行稳定，参数无漂移

搭载闭环程序控制系统，频率控制精度 0.1Hz，长时间连续试验频率、振幅不会偏移；台面采用四点同步激振设计，搭配内嵌振幅预测程序，500×500mm 工作台全域振动均匀，不会出现局部振强不足的情况。

2.抗干扰优化，测试数据更准

内置专用抗干扰电路，解决电磁激振带来的控制信号干扰问题，工作台无磁性、无静电，测试 PCB、传感器、精密电子元件时不会影响元器件本身电气性能，避免误判故障。

3.多模式无级调幅，覆盖全场景测试

振幅 0-5mm、最大加速度峰值 20g 可连续调节，支持定频、线性扫频、对数扫频、倍频、程式、随机六大试验模式，单台设备就能完成共振点查找、耐久疲劳、模拟运输颠簸、分段阶梯振动等全部常规测试，不用多台设备切换。

4.人性化触控操作，上手门槛低

配套 7 寸工业触控彩屏，中英文双语操作界面，所有试验模式独立分区，参数一键录入；屏幕实时显示当前振动频率、运行时长、循环次数，自带频率曲线实时绘制功能，试验过程直观可见。

5.自主配套软件，数据留存便捷

软件采用自研 CIMS+FCS 架构，拥有自主知识产权，厂家提供升级；通过 RS232-USB 数据线直连电脑，测试记录可导出 Excel、PDF 格式，方便归档、出具检测报告，兼容 Win10 等主流 Windows 系统。

6.安全防护，降低设备损耗

集成超温、缺相、短路、过流、过载多重保护，出现异常自动停机报警；整机采用风冷散热，连续试验温升可控；台体使用复合型工业钢材精密加工，机身扎实耐用，整机净重 185kg，放置后不易移位。

技术参数

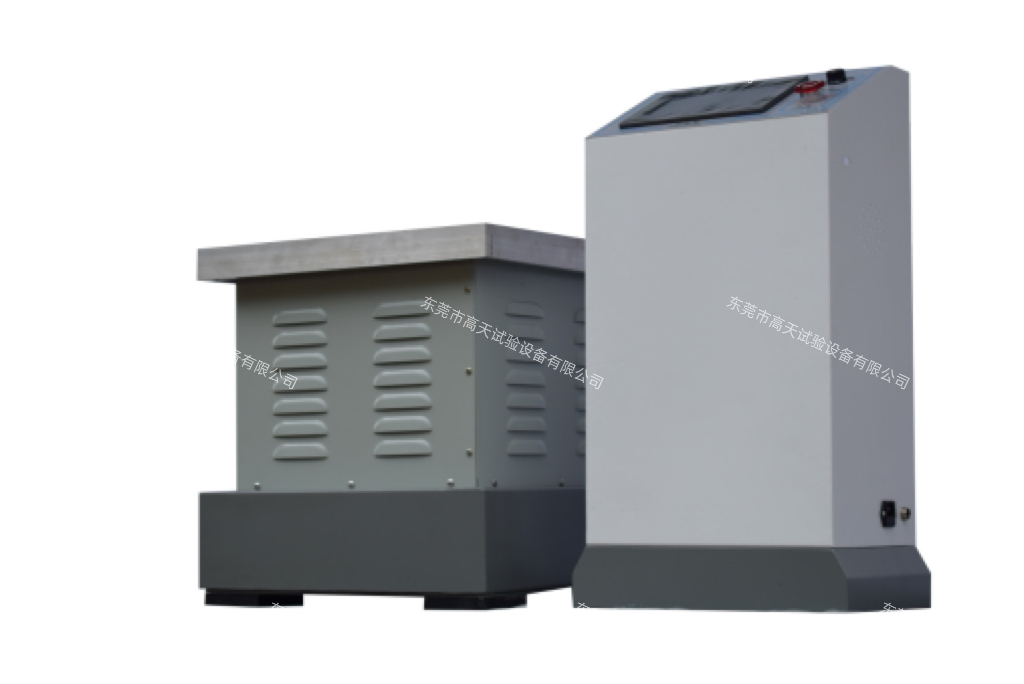

产品型号：GT-CTF-50

调频范围：5～600Hz

频率精度：0.1Hz

额定负载：50Kg

振动轴向：垂直 Z 轴 + 水平 X 轴双方向一体（无需更换配件切换）

工作台台面尺寸：500×500mm，硬质合金铝板材质

整机工作台外形尺寸：500×500×520mm

控制箱外形尺寸：350×250×720mm

振幅调节范围：0—5mm，电子式无级调幅

最大加速度峰值：20g

振动波形：标准正弦波，支持随机振动模拟

计时设置范围：0-9999 时 / 分 / 秒自由设定

循环次数设置：0-9999 次可自定义

供电规格：220V/50Hz，整机功率 1.5KVA

冷却方式：风冷

信号采集通道：2 通道，适配压电式 4-20mA 加速度传感器反馈

安全保护功能：超温、缺相、短路、过流、过载自动停机保护

使用环境条件：温度 - 40℃~40℃，环境湿度 0-90% 且无结露；安装场地地面平整、承重达标，周边少粉尘、无腐蚀性气体

整机重量：185Kg

出厂标配配件：专用吊环 4 个、伸缩绑带 2 条、设备使用说明书、出厂检定合格证书、保修证书

六大试验模式功能详解

1.定频振动试验

固定单一频率持续振动，多用于产品共振耐久测试、特定工况长时间疲劳验证，可分别设置垂直、水平轴独立运行时长与循环次数，模拟设备长期在固定振源环境工作状态。

2.线性扫频试验

在设定高低频区间匀速往复扫描，用来快速定位产品共振频率点，提前规避整机共振损坏风险，可自定义加速、减速时长，适配国标扫频检测流程。

3.对数振动试验

低频扫描速度慢，随频率升高扫描速度逐步加快，贴合真实物流运输中高低频振动分布规律，更精准还原货车、快递转运的颠簸冲击环境。

4.倍频振动试验

频率按指数规律变化，严格遵循每分钟 1 倍频程行业标准，系统可自动计算单次完整扫频所需时长，满足车载零部件、军工配套产品高标准振动检测要求。

5.程式分段振动试验

支持多组不同频率、不同时长的测试流程编程存储，可模拟 “低频运输 — 中频颠簸 — 高频冲击" 分段复合振动工况，一站式完成多阶段可靠性验证，适配复杂综合测试需求。随机振动试验
